0 голосів
від в категорії Загальні питання по будівництву

Як правильно здійснити розрахунок товщини ізоляції сталевого трубопроводу холодної води? Якими нормативами керуватися?

2 Відповіді

0 голосів
від

Для того що б провести правильний і економічний розрахунок теплоізоляції сталевих труб потрібні дані:



який матеріал буде використаний.



в якій зоні знаходиться трубопровід.



діаметр труби.



температурний потік води.



Після чого слід вивчити документ який називається - СП 61.13330.2012. "Теплова ізоляція устаткування і трубопроводів. Актуалізована редакція СНиП 41-03-2003". В ньому наводяться всі дані на обробку трубопроводу теплоізоляційними матеріалами. Так само потрібно ознайомитися ось з цим документом ТСН 23-337-2002 "Теплова ізоляція устаткування і трубопроводів."

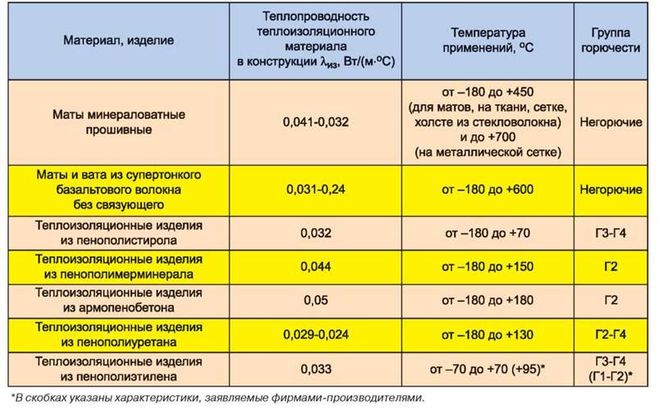

Так само наводяться різні таблиці за теплоізоляційними матеріалами:



0 голосів
від

Перед початком проектування теплоізоляції трубопроводу холодної води раджу ознайомиться з вимогами СНиП 41-03-2003, яка має повну назву:








41-03-2003 ТЕПЛОВА ІЗОЛЯЦІЯ УСТАТКУВАННЯ І ТРУБОПРОВОДІВ



Для безпосереднього розрахунку товщини теплоізоляції Ви дали занадто інформації. Для цього потрібно:



-діаметр трубопровід.



-спосіб укладання трубопроводу (надземний, тунельний, закритий канал).



-ізоляційний матеріал, який Ви припускаєте використовувати.



-кліматична зона, де буде прокладати трубопровід.



-температура теплового потоку в трубопроводі.



Але як варіант, можу запропонувати вивчити вимоги СНиП, в якому в додатку Б вказані граничні товщини термоізоляції для різних діаметрів труб залежно від діаметра трубопроводу, температури і способу укладання. Так для труби 18 мм для зовнішньої укладання при температурі темпового потоку 19 градусів і нижче - максимальний діаметр ізоляції становить 80 мм.



Крім цього, на багатьох спеціалізованих сайтах є калькулятори товщини теплоізоляції, які допоможуть відповісти на всі Ваші запитання. Один з таких сайтів Туттепло.ру.
