0 голосів
від в категорії Розетки, вимикачі

5 Відповіді

0 голосів
від

Схема досить проста:



2 клавіші - 3 дроти, тим більше, що один провід може йти безпосередньо на люстрі...



Отже до люстрі повинні приходити три дроти, один з них "нуль", а два від вимикача.



Нуль необхідно підвести до кожного цоколя лампочки, як підбивати все-одно, окремим проводом від клеймника або одним проводом послідовно. Особисто я закольцовываю проводу назад на клеймник...



Два дроти від вимикача найкраще розподілити наступним чином:



Якщо дві лампочки, то кожен провід на окрему лампочку...



Якщо лампочки три, то тоді один з проводів підключається на одну лампочку, а інший на дві, можна підключати як зручніше...



Якщо лампочок більше трьох, то тут ви самі вибирайте скільки повинно висіти на кожному вимикачі, деякі ділять навпіл, інші через одну, є варіанти, коли на одну клавішу вішають тільки одну лампочку ка черговий світло, а на другу клавішу всі інші...



Тепер переходимо до самого вимикача - до нього повинен приходити один провід - це "плюс", а від нього виходити два дроти на люстру. Схема підключення така - приходить провід "вішається" на дві клавіші, а йдуть кожен на свою клавішу...

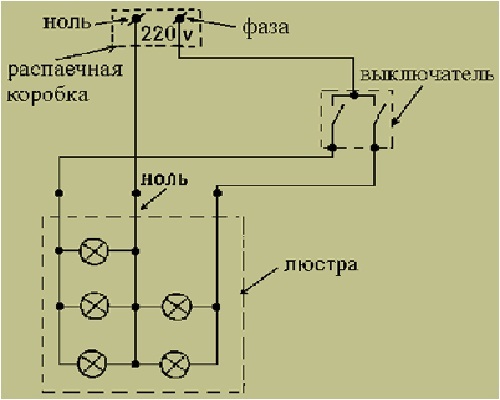

Ось принципова схема як підключити люстру з 5 лампочок до двох клавішного вимикача:



0 голосів
від

От не погана схема підключення люстри до двухклавишному вимикача.

0 голосів
від

Три і більше проводу на люстрі і три дроти на стелі





Даний варіант підключення передбачає застосування вимикача з двома клавішами. Такий підхід дозволить забезпечити особливо розумне освітлення робочої зони, комбінуючи черговість і кількість палаючих на люстрі ламп.





Три дроти, що виходять зі стелі маркуються подальшим чином:





фазний провід L1.



фазний провід L2.



нульовий провід N.





Від того що при прокладці електропроводки робітники не незмінно дотримуються колірної схеми, а також залежать від типу використовуваного кабелю, слід неухильно упевнитися в призначенні всього з проводів. Як тісніше було вказано вище, найлегшим методом є робота з викруткою-індикатором.





Якщо такий індикатор відсутня, то дозволено розібрати вимикач, заздалегідь відключивши автомат в щитку. Пізніше цього легко визначити, які саме проводу (якого кольору) проходять від вимикача до стелі. Пам'ятайте, що фазні дроти буде заходити на клавіші вимикача, а ось нульовий провід йде безпосередньо на люстрі.





Підключення люстри, з якої виходять кілька проводів до вимикача з двома клавішами, відрізняється тим, що дроти від ламп завчасно розподіляються на два сегменти. Вся із сегментів з'єднується тільки з одним з проводів, по яких подається фаза, але при цьому обидві групи зобов'язані неухильно з'єднуватися з нульовим проводом.





При такому методі підключення при натисканні однієї клавіші вимикача буде загорятися одна група ламп, а при натисканні 2-ї клавіші - інша.





текст при наведении

0 голосів
від

Люстра увазі мінімум 3 лампочки, а часто і більше, тому схема підключення така:



Спочатку, потрібно визначити з якого боку світловий пучок буде використовуватися більш частіше. Наприклад над ліжком (у бік ліжка), тому, що господар часто лежачи на ній часто гортає журнали при включеному світлі.



Друге - кількість ламп потрібно розділити на два пучка (будуть використовуватися дві клавіші), пучки відповідають кількості більшого і меншого потоку - наприклад 3 лампи діляться на 1 та 2, 5 ламп діляться на 2 і 3, 7 ламп діляться на 3 і 4. Ту сторону яку ми визначили як більш часто використовується, з'єднуємо в меншу лінію, а решта все в більшу.



Всі! Тепер робота електрика - все нульові висновки з'єднуються в один пучок і виводяться на нуль, а два різних фазних сполуки, які виводяться через клавіші вимикачі підключаючись до фази електроживлення приміщення.

0 голосів
від

Щоб підключити люстру на 3 або 5 лампочок до вимикача з двома клавішами потрібно запам'ятати наступний порядок з'єднання проводів:



  • Від кожної лампочки виходить по два дроти, наприклад, чорний і білий.
  • Скрутіть ВСІ чорні дроти разом (це буде 0).
  • Скрутіть 2 або 3 білих дроти разом (1 вимикач).
  • Скрутіть 1 або 2 білих дроти разом (2 вимикач).




При такій схемі у вас будуть окремо включатися 2 (3) та 1 (2) лампочки.
