Газові колонки з проточними водонагрівачами незалежно від виробника та моделі за принципом роботи нічим не відрізняються одна від одної. Відмінність полягає тільки у зовнішньому вигляді, конструкції та наборі додаткових опцій, наприклад, автозапалюванням пальника, похибкою підтримки заданої температури води, що нагрівається, наявністю цифрового дисплея для встановлення та індикації температури води. Хочу вам порадити замовити ремонт газової колонки http://getmaster.com.ua/kyiv/remont-gazovoy-kolonki/
Працює газова колонка в такий спосіб. Через теплообмінник, що є мідною трубкою з ребрами, тече вода. Світиться газ, який нагріває теплообмінник і внаслідок чого нагрівається вода. Залежно від встановленої температури нагрівання води та її тиску у водопроводі, пов’язана з водним вузлом, система регулювання газового вузла забезпечує безпеку експлуатації. У разі відсутності тиску води або тяги, система захисту автоматично перекриває подачу газу.
У жовтні 2006 року купив газову колонку NEVA LUX-5013 (на фото вище) виробництва ВАТ “Газапарат”, Санкт-Петербург. Не хотілося купувати імпортного виробника, рано чи пізно все ламається, і проблеми із запасними частинами стають непереборною перешкодою.
Встановлена раніше модель Нева-3208 служила 6 років (продовжує працювати в іншому місці і зараз). Єдиний недолік цієї моделі – доводилося щороку міняти гумову мембрану у водяному вузлі. Вона згодом деформувалася, через це кількість газу, що подається в пальник, зменшувалась і вода починала недостатньо прогріватися. Згодом подача газу припинялася повністю.
Випадково побачив у магазині газового обладнання силіконову мембрану. Замінив нею у водному вузлі гумову мембрану, після чого проблем із газовою колонкою не виникало.
Схилила до вибору NEVA LUX-5013 висока надійність (як я думав), сумісність труб, що підводять, водогазовий регулятор фірми «Mertik Maxitrol» (Німеччина), наявність всіх видів захисту, кожух з нержавіючої сталі.
Три роки (гарантійний термін) газова колонка працювала добре, але, як тільки закінчилася гарантія, з неї почала капати вода. Насамперед я подумав, що зносилася одна з гумових прокладок, заміню її, і все буде гаразд. Але все виявилося набагато складнішим, ніж я припускав, і ремонт виявився складним. Розтин газової колонки показало наявність нориці в теплообміннику, з якого бив тонкий струмінь води.
Ремонту теплообмінників та котлів газових нагрівачів проточного типу присвячена окрема сторінка сайту Ремонт теплообмінника газової колонки пайкою своїми руками .
Як розібрати та зібрати газову колонку NEVA LUX
Перед початком ремонту обов’язково перекрийте крани подачі газу та води.
Для зняття кожуха газової колонки спочатку потрібно знизу, з боку входу труб, за допомогою хрестової викрутки відкрутити два шурупи, розташовані в правому і лівому кутах нижньої частини задньої стінки.
Ліва ручка п’єзоелектричного запалювання запальника та грубого регулювання подачі газу не знімається. Права ручка тонкого регулювання подачі газу утримується лише за кожух двома фіксаторами. Її можна також не знімати. Але я зазвичай перед зняттям кожуха її знімаю. Крім того, щоб ручка легко оберталася при регулюванні температури, я по колу, де ручка стосується кожуха, опилила її напилком разом з фіксаторами. Тепер вона більше не чіпляється за кожух і легко обертається.
Далі слід відтягнути кожух на себе до утоплення ручок і, коли кожух не зачіпатиме за них, зрушити його вгору. Верхні прорізи кожуха вийдуть із зачепів, розташованих на підставі газової колонки, і він легко відокремиться.
Встановлюється кожух газової колонки місце у зворотному порядку. Спочатку надіти його прорізами на верхні зачепи, для чого доведеться стати на піднесення, далі потрапити отвором на регулювальну ручку і одночасно стежити, щоб отвори, розташовані вище отворів для кріплення шурупами, потрапили на напрямні. Закрутити на місце два саморізи.

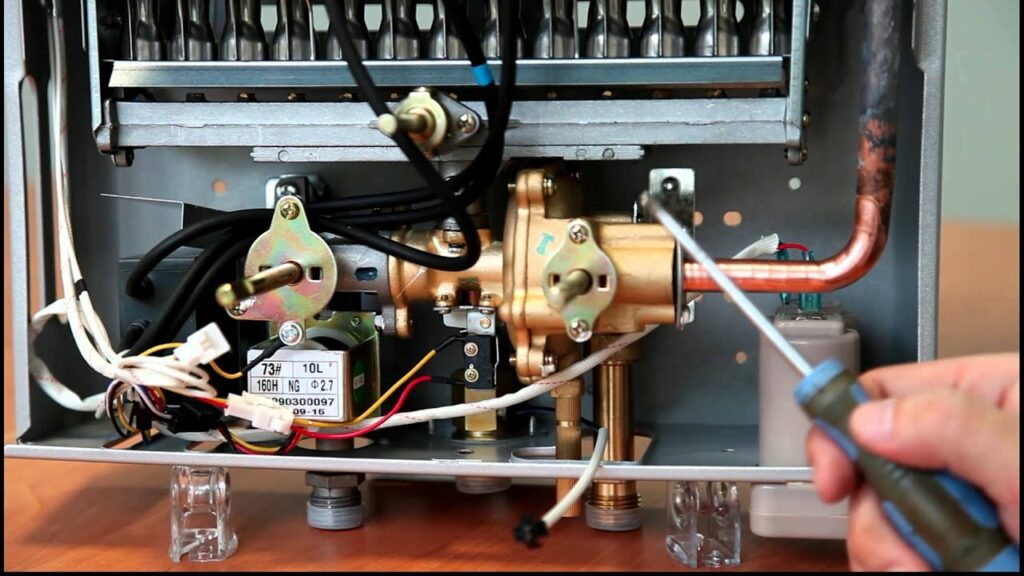

На фото представлений зовнішній вигляд газової колонки NEVA LUX-5013 без кожуха з новим теплообмінником.
Усунення несправностей газової колонки
Газ у запальнику гасне
Така несправність властива лише газовим колонкам із автоматичною системою захисту. Газ у запальнику повинен горіти завжди незалежно від положення ручок чи вентилів кранів та змішувачів подачі води. Найпростіша система автоматичного захисту газової колонки складається з трьох елементів: електромагнітного клапана, термопари і термозапобіжника. Газова колонка може гаснути під час роботи у разі спрацьовування елементів захисту або несправності самих елементів.
Електрична схема захисту газової колонки NEVA LUX
Свідченням відмови елементів автоматики є згасання газу у запальнику після припинення утримування ручки регулювання газу. Для виконання ремонту системи автоматичного захисту необхідно уявляти, як працюють її вузли.
Термопара – це два зварені разом провідники з різних металів (припускаю, це хромель і алюмель), що працює на ефекті Зеебека і виробляє при нагріванні ЕРС близько 30 мВ. Служить живлення електромагнітного клапана. Виходить з ладу лише після багатьох років роботи. Вузьким місцем є незакріплений центральний провідник, що виходить з корпусу. Хоч він і ізольований, але ізоляція може з часом протертися, і провідник може замикати на корпус, і газова колонка гасне.
Якщо контакт у місці зварювання термопари порушився, то відновити його пайкою припоєм неприпустимо, тому що місце спаю в термопарі є генератором струму, а не простим еклектичним з’єднанням дротів. Термопару слід замінити справною або відремонтувати .
Електромагнітний клапан є котушкою мідного дроту, всередині якої розміщений металевий циліндр (соленоїд), механічно пов’язаний з клапаном перекриття подачі газу в пальник газової колонки. Коли термопара нагріта, вона виробляє електричний струм, який протікаючи через котушку, створює постійне магнітне поле, що втягує соленоїд в котушку.
Так як соленоїд механічно пов’язаний з клапаном, то клапан зміщується, і газ надходить у пальник. Якщо газ у гніт не горить, термопара остигає і не виробляє струм, пружний соленоїд повертається у вихідний стан, і подача газу в пальник припиняється. У такий простий спосіб забезпечується безпечна експлуатація газової колонки.
Термозапобіжник є біметалевою пластиною, яка при досягненні температури 90˚С в місці установки термозапобіжника прогинається настільки, що через шток розриває ланцюг живлення соленоїда. На додачу сам термозапобіжник підключається до схеми механічним способом, клемами. Через складність конструкції та умов експлуатації іноді відмовляє. Мені доводилося один раз його замінювати через те, що газова колонка безсистемно гасла.
Перевірка термозапобіжника
Перевіряти термозапобіжник потрібно, якщо колонка гасне, незважаючи на хорошу тягу в газовідвідній вентиляції та достатній приплив повітря. Якщо в приміщенні, де встановлена газова колонка щільно закриті пластикові вікна, та ще й на додачу включена витяжка над газовою плитою, то навіть при хорошій тязі буде відсутній приплив повітря. Газова колонка почне перегріватися, від нагрівання спрацює запобіжник і розімкне ланцюг подачі напруги на електромагнітний клапан. Після остигання запобіжник знову замкне ланцюг.
Для перевірки термозапобіжника газової колонки (встановлений у верхній її частині і доступний без зняття кожуха) потрібно зняти з нього клеми (на фото рожевого кольору) і закоротити їх будь-яким металевим предметом, наприклад скріпкою.
Якщо газова колонка почне нормально працювати, не перегріваючи, значить причину несправності знайдено. Тимчасово, до придбання нового термозапобіжника для заміни можна залишити скріпку, тільки треба простежити, щоб вона не торкалася металевих деталей газової колонки, і не залишати працюючу колонку без нагляду. Термозапобіжник кріпиться до перехідника із термостійкої пластмаси двома гвинтами. Перехідник на корпусі газової колонки зафіксовано клямкою.
Перевірка електромагнітного клапана газової колонки
Якщо скріпка не допомогла, потрібно перевірити працездатність електромагнітного клапана. Він має опір близько 0,2 Ома та в робочому режимі споживає струм близько 100 мА. Перевірити його можна, подавши на обмотку напругу величиною 20-30 мВ при струмі 100 мА. Такий режим легко створити за допомогою будь-якої пальчикової батареї або акумулятора та резистора 10 Ом. Батарейка має бути свіжою.
Підключення здійснюється наступним чином. Мінусова клема батарейки приєднується до корпусу колонки (у клапана і термопари один висновок з’єднаний з корпусом, на схемі синій провід), а плюсовий вивід через резистор 10 Ом до клеми термозапобіжника (клеми з термозапобіжника повинні бути попередньо зняті), провід від якої не йде на термопару (на схемі лівий червоний провід). Підпалюєте ґнот і відразу прибираєте руку від ручки регулювання газу. Гнот повинен продовжувати горіти. Якщо відключити батарейку, полум’я має відразу згаснути. Якщо так – електромагнітний клапан справний. Отже, несправна термопара. Якщо зовнішнім оглядом не вдасться знайти погані контакти або коротке замикання проводів, термопару доведеться замінити. Вона продається в комплекті з проводами та клемами.
Газова колонка гасне під час роботи
Немає тяги
Один із найпоширеніших випадків з приходом осені – щільно закрите герметичне пластикове вікно у приміщенні, де встановлена газова колонка. Припливу повітря немає – колонка перегрівається і спрацьовує біметалеве реле теплового захисту колонки від перегріву (запобіжник, що самовідновлюється). Якщо через 10-15 хвилин колонка нормально запалюється і більше не гасне при прочиненому вікні, то причина саме в перегріві колонки. Якщо відразу після згасання газу можна запалити гніт, і він продовжуватиме горіти після припинення утримування ручки регулятора газу, то значить хороша тяга.
Тяга може бути недостатньою ще через засмічення сажею або попадання у вентиляційний канал сторонніх предметів, наприклад, цегли, з яких канал зроблений. Для перевірки тяги потрібно вийняти з каналу трубу, що йде від газової колонки, і при відкритій кватирці закрити канал листом паперу. Якщо папір триматиметься, значить, тяга достатня. Можна піднести запалену запальничку і якщо полум’я відхилиться до горизонтального положення або навіть гасне, значить тяга в каналі достатня. Інакше потрібне чищення каналу.
