Який кабель застосувати для підключення електроплити?

Question

Чи залежить розмір кабелю від потужності плити?

Answer 1

Природно залежить від потужності плити, так як чим потужніший плита, тим товщі потрібен кабель, єдине тільки те, що від толстого (більше ніж потрібно) кабелю гірше не буде, а от якщо він занадто тонкий, то буде проблеми у вигляді його нагрівання аж до виходу з ладу контактних груп вилок і розеток, а також клем підключення самої електроплити.

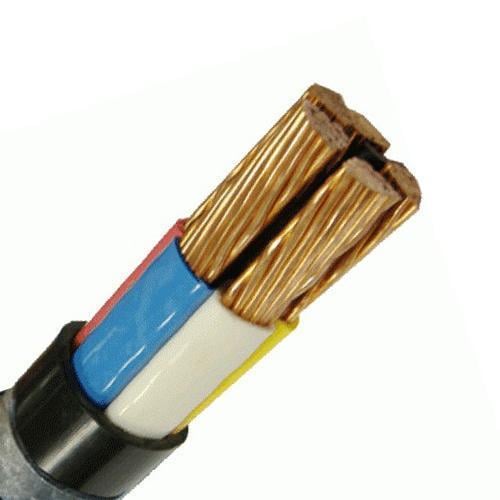

Тепер по самому кабелю, природно, це має бути багатожильний, м'який, мідний кабель, по перетину не менше 1.5 квадрата.

Тобто починаючи від півтора квадрата корисної площі.

Природно і жил в кабелі повинне бути стільки скільки висновків у грубці, а це може бути і два, і три і навіть п'ять (у трифазній).

Comments

Боже, шо ви пишете? У якій "грубці"? Які "висновки"? Це ж про електоплиту а не про цегляну піч. Та й причому там висновки.

Answer 2

Звичайно ж потужність плити-це перше, що треба знати.

Цей параметр (потужність) вказаний у паспорті виробу, так і продавці повинні були озвучити цей показник.

Електроплити можуть бути як менш потужними (до 3,6 кВт), так і більш потужні 6-ь і навіть 8-ь кВт.

Звідси і відштовхуємося при виборі перерізу проводу.

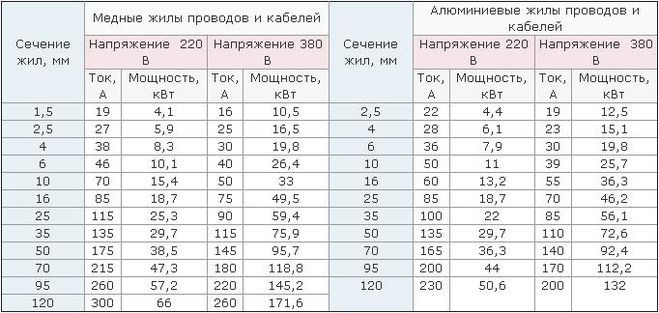

Ось таблиця допомогу,

Answer 3

Природно, що розмір кабелю залежить від потужності плити. Розмір кабелю вибирається за споживаної силі струму, а так як напруга незмінно, то можна і по потужності. Приміром, якщо плита до 16А (амперів) або до 16х220=3520вт=3.5 квт, то провід у перерізі 2.5 квмм, якщо ж 16-25А, то 4 квмм, якщо ж 25-32А, то 6квмм. Важко сказати, що за плиту Ви маєте на увазі. Як я зрозумів, Ви про плитах, на яких готують. Так плити є з різною кількістю конфорок, спільно або без духовки і т. д. Треба враховувати загальну навантаження при виборі кабелю і захисного пристрою.

Answer 4

Вибір кабелю відбувається від його матеріалу, перетину і потужності, а ці дані можна отримати тільки після того, як дізнаєтеся характеристику своєї плити, вірніше його потужність. До цієї потужності я завжди рекомендую додавати 20% і вибирати кабель не нижче отриманого результату. Але і не вище ввідного кабелю, інакше вийти велика навантаження на нього.

Отже електроплити зараз в основному випускають на 380 Вольт і потужність у них в середньому 6 Квт, але бувають і більшої потужності. Для таких плит підійде мідний кабель з напругою 380 Вольт і з перетином 1,5 кв. мм., такий провід витримує 16 Ампер і 10,5 Квт.

Якщо характеристики плити вище, тоді беріть кабель для 380 Вольт з перетином 2,5 кв. мм

Для електроплит від однофазної мережі кабелю потрібно розраховувати таким чином:

до 3,5 Квт потужності плити - мідний кабель 1,5 кв. мм

до 5,0 Квт потужності плити - мідний кабель 2,5 кв. мм

до 7,0 Квт потужності плити - мідний кабель 4,0 кв. мм.

Всі кабелі повинні бути в подвійній ізоляції.

Answer 5

Для підключення електроплити необхідно застосувати мідний кабель в подвійній ізоляції відповідного перерізу, який можна розрахувати виходячи з потужності плити. Так для електроплити потужністю 2кВт необхідно використовувати кабель з перерізом жив 1,5 мм кв. Розрахунок проводимо наступним чином: 2000Вт/220В/6А=1,5 кв. мм Приблизна величина у формулі 6А - це струм, який здатний нормально пропускати мідний провідник перерізом 1мм кв.
