Одна стіна будинку дугоподібна, як правильно вказати на плані її радіус. Правильно буде, якщо поставити центр кола і стрілку вести прямо від центру?

2 Відповіді

0 голосів
від

В даний час позначення радіусів описуються в документації таким чином: що б зобразити радіус дуги кола стрілку, що вказує на дугу кола потрібно показувати тільки в дуги. Що б визначити радіус ставиться літера R і пишеться цифрове значення. "Інструкція про склад і оформленні будівельних робочих креслень будівель і споруд ", Держбуд СРСР. Так само для таких цілей існує ГОСТ 21.508-93 СПДС. "Правила виконання робочої документації генеральних планів підприємств, споруд та житлово-цивільних об'єктів" в ньому є все що потрібно для правильного оформлення креслень.

0 голосів
від

Радіус на плані будівлі позначають по-різному.



Правила нанесення розмірів на будівельні креслення обумовлені ГОСТом 21.50 l–93 «Правила виконання архітектурно-будівельних робочих креслень» з урахуванням вимог ГОСТ 21.101–97 «Основні вимоги до робочої документації». Там вказується, що розміри наносяться у міліметрах без позначення одиниці вимірювання, а розмірні лінії слід обмежувати зарубками, тобто короткими штрихами, що розташовуються під кутом 45 градусів до розмірної лінії. У положенні «Основні вимоги до проектної та робочої документації» чітко вказується, що при позначенні розміру радіусу (діаметра) окружності або кутового розміру лінію треба обмежувати стрілками, які також використовуються для вказівки розмірів внутрішніх округлень.

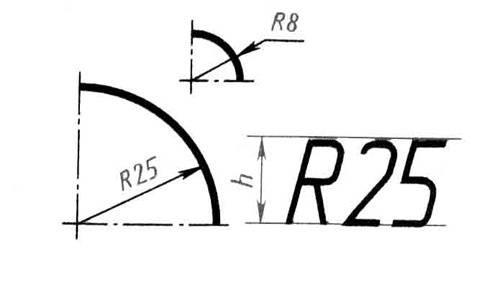

Ну, а графічне позначення радіусів в будівельних кресленнях розташовується нижче:

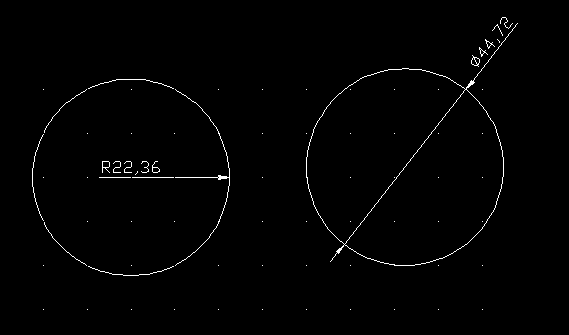

При використанні комп'ютерних програм для проектування
