Де знайти схему кроквяної системи даху зі скосом?

Question

Потрібна схема кроквяної системи для невеликої двосхилого даху зі скосом. Хотілося б, що б вона була не складною і зрозумілою для самостійної роботи. Де можна подивитися таку схему?

Answer 1

Якщо пошукати то можна знайти дуже багато схем. Схема для кроквяної системи для двосхилого даху не дуже важка, та ще для невеликої даху тим більше: балка, дві стропилы, кілька упорів (підкосів) до кожної крокві і так звана бабця, яка йде з під самого коника даху до середини балки, ось і вся схема. Ось подивіться, може щось підійде:

Answer 2

Схем монтажу двосхилих дахів досить багато вони вважаються найбільш простими в проектуванні і монтажі. Тільки слід враховувати деякі конструктивні моменти. Наприклад, якщо Ви хочете збільшити характеристики збільшення опірності фронтону до вітрових навантажень слід встановлювати додаткові діагональні перекриття - розкоси. Верхня частина впирається у фронтони а нижня в центральне перекриття тим самим збільшуючи опір.

Answer 3

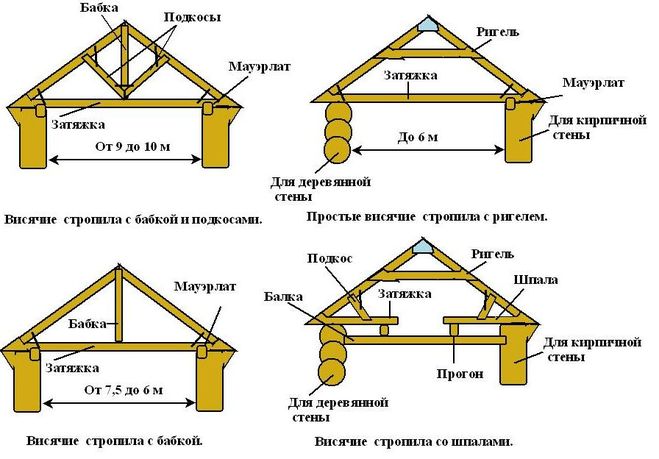

Думаю, що найпростіша і головне надійний дах двосхилий, адже кроквяна система у вигляді трикутника є найбільш жорсткою конструкцією. Подивимося, як все це буде виглядати на схемі.
