Як сконструювати подобу токарного верстата?

Question

Є необхідність зачищати вироби круглої трубовидной форми. Дві опори регульовані по довжині виробу до 1 метра з можливістю закріпити вироби різного діаметра до 100мм, привід.

Answer 1

У Вашому випадку, якщо потрібно просто зачищати труби, токарний верстат не зовсім підходить.

Не підходить він через занадто довгих зачищаемых заготовок і складності-дорожнечі верстата або його частин такого розміру.

Набагато простіше використовувати для цілей зачистки труб звичайний заточний верстат. Тільки замість заточного диска слід встановити на вал одну або кілька дискових металевих щіток.

Answer 2

Для зачистки вироби круглої форми можна зробити наступну конструкцію (схема внизу на картинці)

1 - необхідно зробити основу для подібності токарного верстата, але я б не назвав це пристосування токарним верстатом, так як дана конструкція саме для зачищення і буде складатися з двох обертових елементів. Отже основа повинна бути зварена або скручена з куточка або профілю так, щоб два вала знаходилися паралельно один від одного, але одна з стовб повинна мати горизонтальний хід в 2 з лишнім метри для переміщення зачисного елемента вздовж деталі.

2 - отже перший вал необхідно виконати так, з одного боку на підшипнику закріпити конус (внутрішня частина) через вал, із зворотного боку вала повинен бути шків, який буде крутитися за допомогою електродвигуна і ремінного приводу.

На протилежній стороні конус з затиском і ходом близько 20 сантиметрів, щоб між конусами можна затиснути було виріб.

3 - паралельно необхідно зробити вал на підшипниках з вільним ходом в 1 метр 10 сантиметрів. Привід (електродвигун) закріпити на полозах з обертанням від ремінного приводу.

Затискаючи деталь в перший привід, а зачисний інструмент у другій. необхідно стежити, щоб обертання відбувалося у зворотних напрямках.

Привід для обертання деталі не обов'язково кріпити на двигун, можна зробити ручний привід через ручку, таким чином можна зупинятись на певних місцях.

Answer 3

На мій погляд, найпростіший токарний верстат можна зробити з дрилі, причому часу на виготовлення такого верстата піде не більше години.

Потрібна фанера товщиною 18 мм, або дошка.

Потрібна дриль метизи (саморізи) хомути, хомут можна виготовити і самостійно з шматка жерсті.

На початку з дошки або фанери випилюємо основу для кріплення дрилі, це свого роду станина.

Поверхню опори краще зашліфувати.

Ширина дошки або фанери довільна, але краще не менш 15 див

Відкручуємо ручку з дрилі, але залишаємо сам затискач рукоятки.

Потім потрібен 2 шматок фанери меншого розміру, який прикручується до дошки саморізами по дереву, розмір цього фрагмента дорівнює розміру дрилі.

Під дриль, щоб не було вібрації приклеюємо шматок товстої і щільної гуми.

Далі хомутом кріпимо дриль (в середній частині) до дошки і надійно її фіксуємо.

Точно так само, але в передній частині дрилі через тримач ручки вкручуємо в домку саморіз з шайбою.

Далі робимо кріплення під заготівлю, замість свердла вставляємо в патрон дриля шуруп, голівку шурупа попередньо зрізаємо УШМ, або ножівкою по металу.

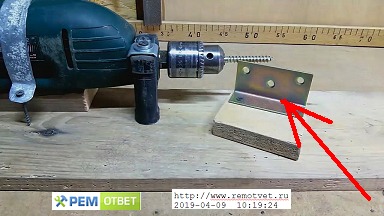

Далі потрібна опора для різця, виготовляється вона з шматка дошки і металевого куточка.

Ось на фото, та сама опора,
