Раніше монтували по простому - при заливці підлоги дотримувалися кут нахилу в бік вулиці, а на самому краї встановлювали труби діаметром 30-40 міліметрів приблизно на кожен метр чи півтора метра. Перед зливом в трубу вставляли грати з круглими отворами для затримання бруду. Тут і малювати схему особливо сенсу немає.
Але ось потім балкони стали робити плиткою та іншими матеріалами і через кілька років отримували деякі проблеми:
- У шви плитки потрапляє з часом експлуатації волога і при замерзанні тріскається цемент і плитка, з часом волога проникає все далі під плитку.
- Потрапила вода в шов виділяє з цементу вапно, вимиваючи його звідти.
- Вода, що накопичується під плиткою проникає в саму плитку і пошкоджує глазур зсередини.
- А якщо укладено натуральний камінь, то вода її затемнює плямами.
- Вода, виділяючи вапно також і відкладає сіль, яка поширюється навколо плитки, утворюючи наліт.
- Розтріскані шви збирають бруд.
- У розтріскані шви крім бруду потрапляє пил і земля, а також насіння рослин, які проростають.
Тому інженери розробляли цілі схеми, як відвести воду від проблемної зони і нічого кращого не придумали, як зробити систему дренажу. Є кілька варіантів, але вони принципово зводяться до одного і того ж - відвести воду не тільки з поверхні, але і створити систему дренажу під плиткою.

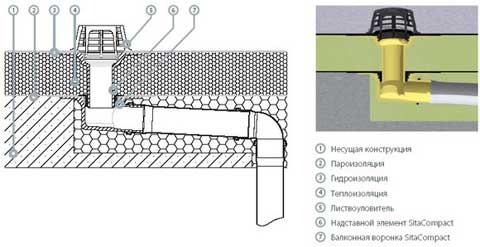

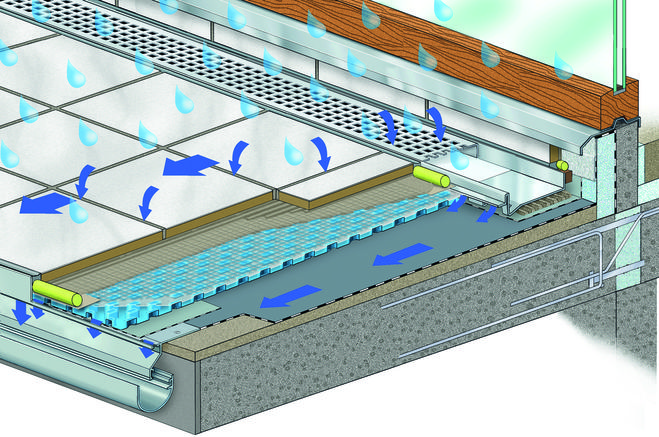

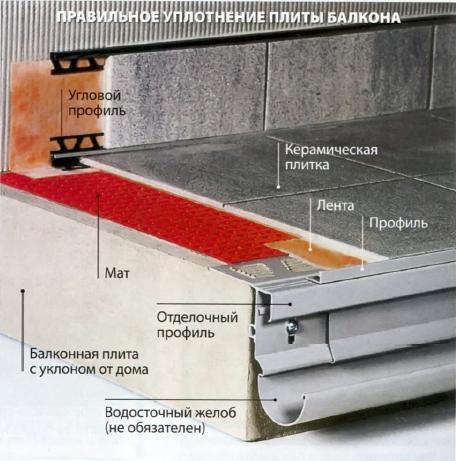

Схематично це виглядає так:
