Як виглядає зображення кута трійника на схемах каналізації? Хотілося б побачити наочний приклад, може бути у когось є така схема?

2 Відповіді

0 голосів
від

Трійник каналізаційний на схемах зображують досить невибагливо. Сама труба позначається простий рисою, а розтруби трійника - півовалом. У вітчизняних і зарубіжних схемах відмінностей, практично не буває. Так що, помилитися з визначенням фасонних каналізаційних виробів на схемах досить складно.

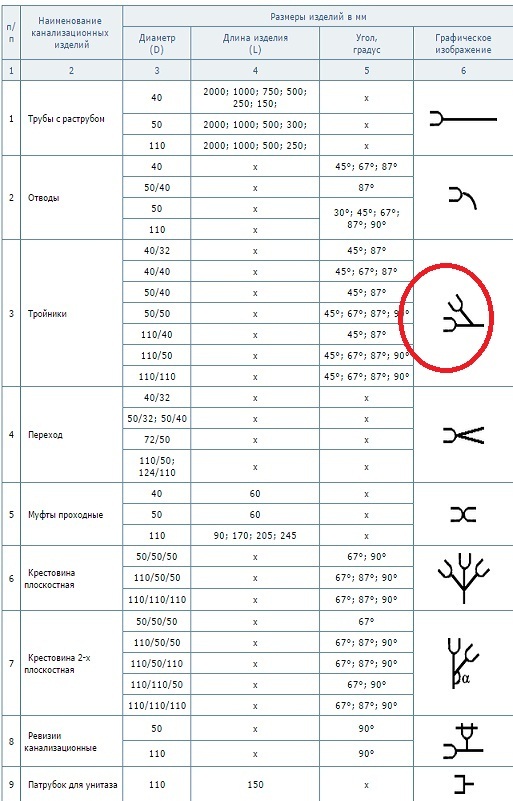

Для прикладу прикреплю до відповіді таблицю з графічними зображеннями каналізаційної арматури. І приблизну схему монтажу внутрішньої каналізації об'єкта. Для наочності. На цій схемі можна відшукати трійник та інші фасонні частини.






0 голосів
від

Для визначення на кресленнях по розведенню трубопровідної арматури застосовуються позначення які знайомі багатьом. В тому числі і різні види трійників кресляться вони так:
