В інтернеті безліч схем каналізації для приватного будинку, але зрозуміти їх складно. Як правильно прочитати (зрозуміти) схему каналізації?

2 Відповіді

0 голосів
від

Що б прочитати креслення каналізації, треба вивчити ГОСТ 21.601-2011, та ГОСТ 21.205-93, саме в них чітко, що називаються розписані всі умовні позначення як санітарних приладів, так і каналізації в цілому.

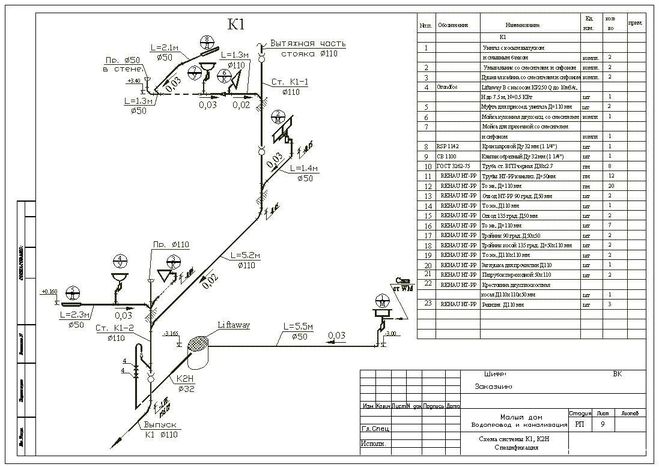

Ось один з варіантів

0 голосів
від




З одного боку, при наявності хоч якихось знань в читанні креслень і схем, прочитати їх можна легко, особливо, якщо це не будівельний креслення, а найпростіша схема каналізації приватного будинку з позначенням основних елементів і вузлів системи. Тобто, все відбувається майже інтуїтивно - де розташовані труби, мийки, сливи, вводи і т. д.



З іншого боку, з кресленнями вже трохи складніше. В них використовуються спеціальні умовні позначення, спеціальні підпису і тут Вам не обійтися без отримання певних знань, які можна почерпнути у відповідних ГОСТах:



  • ГОСТ 21.601-2011 "ПРАВИЛА ВИКОНАННЯ РОБОЧОЇ ДОКУМЕНТАЦІЇ ВНУТРІШНІХ СИСТЕМ ВОДОПОСТАЧАННЯ І КАНАЛІЗАЦІЇ".
  • ГОСТ 21.205-93 "УМОВНІ ПОЗНАЧЕННЯ ЕЛЕМЕНТІВ САНІТАРНО-ТЕХНІЧНИХ СИСТЕМ".


В останньому Гості все дуже докладно розписані всі умовні позначення, що стосуються читання креслень для систем каналізації та водопостачання. При цьому, там представлені умовні позначення як для виду зверху, так і збоку.
