Question

Як загнути круглу металеву трубу, не пом'явши її?

Як зігнути трубу без трубогиба в домашніх умовах?

Answer 1

В цьому випадку є принципові моменти:

1. Шовна труба безшовна або - при згинанні шов найслабше місце, труба може лопнути або дати тріщину. Якщо труба гнеться для виноградної арки, то це не страшно. А якщо по ній буде текти вода...
2. Товщина стінок труби відіграє велику роль. Якщо товщина дуже маленька, а радіус згинання великий труба може лопнути або зім'яти.
3. Матеріал труби. Якщо мідь і латунь досить м'який матеріал і зігнеться навіть руками, то сталь або нержавійка зажадають гарного прогріву паяльною лампою або газовим пальником.

І ще, перед згинанням Вашої труби спробуйте зробити завдання на "чернетці" - візьміть маленький відрізок труби і спробуйте його зігнути по обраної технології.

Answer 2

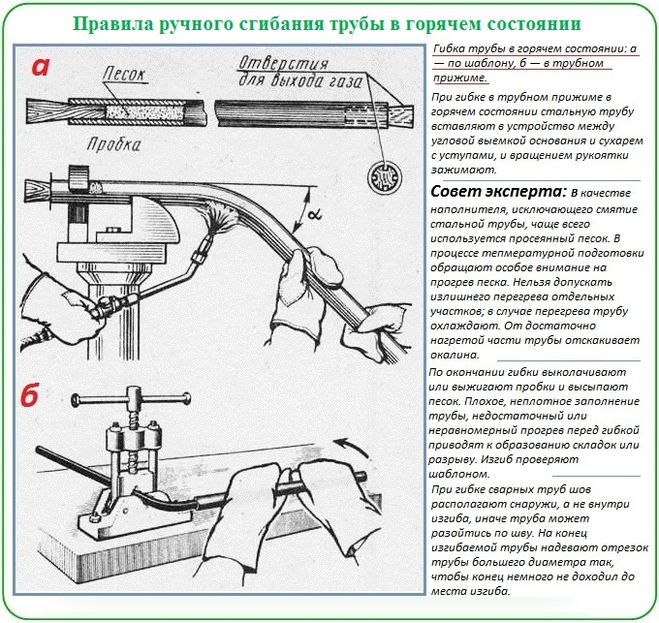

Щоб не пом'яти місце згину, труба щільно набивається піском (чистим без камінчиків і сміття), з двох сторін забивається дерев'яними пробками, це треба зробити акуратно і якісно, щоб не вилетіли пробки і в теж час щоб їх потім без праці можна було витягнути.

Потім трубу в місці згину розігрівають паяльною лампою, газовим пальником, будівельним феном і згинаєте руками в місці розігріву. Якщо зусилля для згину недостатньо, то можна одну сторону труби зафіксувати лещатами з додатково прокладеними дерев'яними брусками, попередньо прорізаними по формі півкола під діаметр згинальній труби, а на другий кінець труби надіти шматок труби більшого діаметру і використовувати його в якості важеля при згинанні.

Answer 3

На ваше перше питання можна відповісти негативно:

Труба в будь-якому разі підлягає зминання, тільки можна це зминання звести до мінімуму. Так як в місці зовнішнього радіуса труба розтягується і з'являються мікроскопічні або навіть видимі оку тріщини і розриви, а ось по внутрішньому радіусу матеріал мнеться.

Ще сильно залежить від того, з якого матеріалу виготовлена труба.

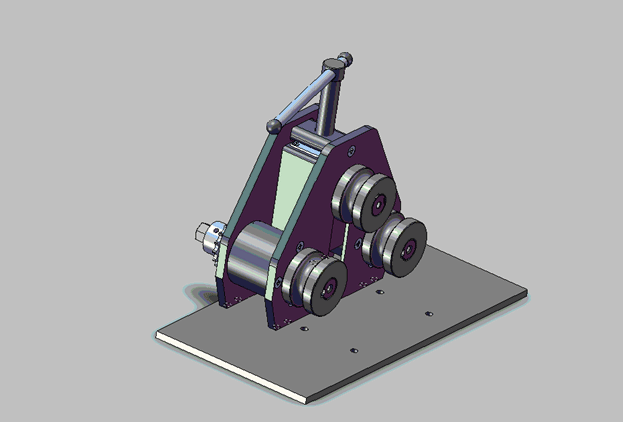

Звичайно з трубогибом загинається вона набагато легше, можна навіть ручний трубогиб зробити, потрібні лише три ролика під діаметр труби і рухливий механізм на одному ролику. Ну і деяка кількість товстого листового металу і металовиробів для виготовлення самої конструкції.

Мені найбільше подобається такий варіант:

Answer 4

Беремо трубу, яку необхідно загнути, забиваємо її дрібним, сухим піском, трамбуем трохи для ущільнення піску, і вставляємо її у вушко іншої труби, діаметр якої підходить під радіус вигину нашої труби.

Трубу яка буде нам допомагати в цьому, кладемо горизонтально і закріплюємо її. В вушко приварену до цієї трубі, вставляємо одним кінцем нашу изгибаемую трубу і просто обертаємо її навколо допоміжної труби. Якщо кут (радіус) вигину відносно великий, то навіть нагрівати не потрібно.

Принцип приблизно такий же як показано тут.

Answer 5

Загинаємо трубу в домашніх умовах...

Оскільки категорія питання: «Водопровід і каналізація», то і «гнути» будемо труби сталеві водогазопровідні випускаються за технічними умовами регламентовані ГОСТ 3262-75.

Труби водогазопровідні випускаються з нелегованих конструкційних якісних сталей без нормування механічних властивостей і хімічного складу по ГОСТ 380 і ГОСТ 1050. Сталь як матеріал володіє найважливішим властивістю – пластичністю дозволяє виготовляти з неї вироби методом пластичної деформації.

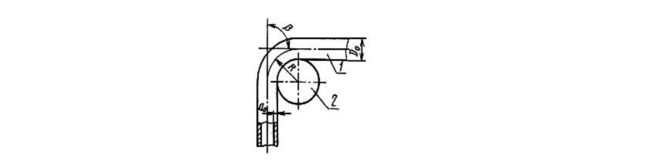

Так труби водогазопровідні випускають з умовним проходом від 6 до 150 мм з товщиною стінки від 1,8 до 21,63 мм. Причому технічні умови по ГОСТ 3262-75 дозволяють на вимогу споживача труби з умовним проходом 6, 8, 10,15 і 20 мм змотувати в бухти. Більш того труби з умовним проходом до 40 мм включно повинні витримувати випробування на загин навколо оправки радіусом рівним 2,5 зовнішнього діаметра, а з умовним проходом 50 мм – на оправці радіусом = 3,5 зовнішнього діаметра. Випробування на згин регламентується ГОСТ 3728-78, який поширюється на всі круглі металеві труби. Випробування на згин проводяться в діапазоні температур від +10 до +35 Гр.С. Труба вважається витримала випробування, якщо після загину на ньому не буде візуально виявлено порушення цілісності металу і утворення гофр.

Аналіз наведених вимог нормативно-технічних документів дозволяє прийняти рішення про вигині водогазопровідних труб на R ? 2,5 зовнішніх діаметрів для труб з умовними проходами до 40 мм і на R ? 3,5 для труб з умовним проходом 50 мм, при «кімнатній температурі» без будь-яких «додаткових заходів» - трубогибочной оснастки, заповнення піском, нагрівання, залучення помічників і т. д. Якщо потрібно загин відрізків труб на радіус менший за допустимий за технічними умовами, то раціональніше застосування інших способів... Але це вже інше питання.

Для згинання труб у «домашніх умовах» необхідно приготувати дерев'яну циліндричну колодку, як на Рис.1, діаметром не перевищують вимог ГОСТ, надійно закріплену на верстаку будь-якої конструкції.

Answer 6

Важливо враховувати матеріал виготовлення труби, діаметр, товщину стінок труби і яким радіусом будемо її (трубу) згинати.

Як Ви розумієте зігнути тонкостінну мідну трубу не великого діаметру, можна в прямому сенсі на коліні і ні чого з нею не трапиться.

Інша справа сталеві труби, тут варіантів кілька, якщо часто доводиться гнути труби, то краще купити трубогиб
