Як визначити міжвиткове замикання в якорі електроінструменту?

Question

Зіткнувся з проблемою того, що необхідно визначити працездатність якоря у шуруповерти. Але на жаль знань не вистачає. Справа в тому, що потрапив мені в руки несправний шуруповерт. Вирішив протестувати і спробувати полагодити. Розібравши побачив, що згоріли щеткодержатели і самі щітки були сильно зношені. Я замінив щеткодержатели і щітки, включив. Але на жаль, почалося дуже сильне іскріння в зоні колектора. Я сподівався, що після того як вони притруться, іскріння зникне, але цього не сталося. Яких-небудь дефектів на якорі не видно. Як визначити згорілий якір, чи ні?

Answer 1

Перший ознака несправності якоря падіння потужності. При розбиранні зверніть увагу на колектор, якщо одна або дві часто протилежні пластини колектора чорніше інших, можна зі спокійною душею якір викидати. Визначите ви міжвиткове замикання, і далі що. У домашніх умовах це нереально. На перемотування - новий дешевше вийде. Так що, тільки як зразок при покупці іншого.

Answer 2

В описі питання дуже чітко описані всі ознаки межвіткового замикання. Мені доводилося з таким стикатися не раз. Справа в тому що міжвиткове замикання не завжди видно. В таких випадках при включенні електродвигуна він працював не на повну потужність і якщо починав обертатися, то його легко зупиняв рукою. У таких випадках електродвигун сміливо відправляв на перемотування. Справа в тому, що для такого ремонту необхідно знання і головне навик цієї роботи до того ж ще верстат і приспособы для цього. Необхідний так само провід обмотувальний, точно такий же як на двигуні, відхилення не допустимі. В радянський час на кожному великому підприємстві або цех, або ділянку, або фахівець по цій роботі. Тому такий ремонт не вигідний. Краще пошукати такий же якір у продажу купити і замінити.

Answer 3

Міжвиткове тестером не визначити. Для цього існують спеціальні прилади. Але його можна зробити самому з трансформатора габаритною потужністю 150-200 ват з "Ш" або"П" образним сердечником. Не знаю чи є у вас навички по намотування трансформаторів. Такий прилад є в будь-якій майстерні електро інструменту, можна туди дійти, за цю перевірку грошей не візьмуть. Операція займає 30 секунд. Сенс в тому що на приладі якір поміщають у магнітне поле і платівкою від трансформаторного заліза перевіряють поле створюється котушкою. Там де є до/з витки поле буде слабким.

Інший варіант перевірка осцилографом і генератором, підозрюю що таких приладів у вас немає.

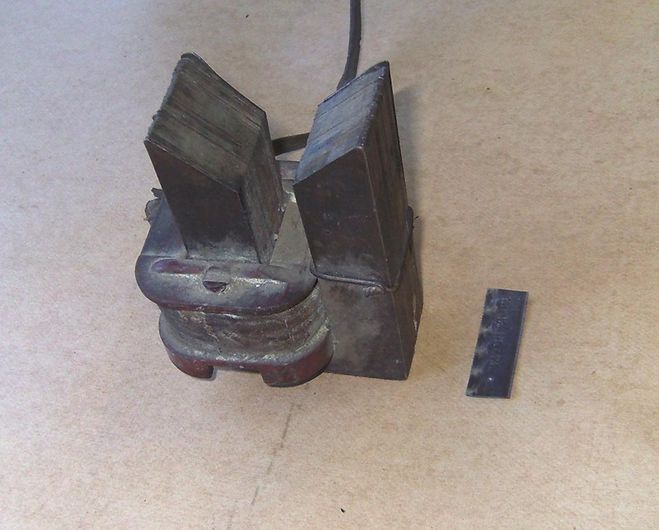

Ось так виглядає саморобний прилад, а раптом десь у друзів бачили і не спитали що це.
