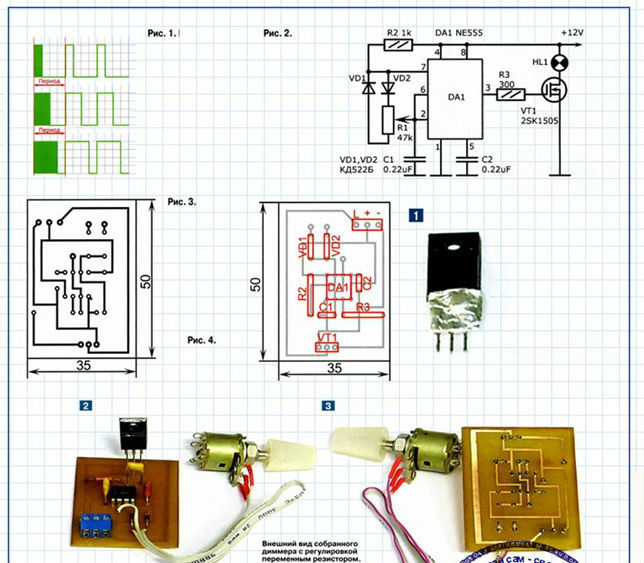

Схему диммера для управління світлодіодами наведу нижче, але хочу коротенько пояснити процес складання. Використовується генератор на конденсаторі С1 і резистор R1. Заряд і розрядка конденсатора відбувається по ланцюгах, які розділені діодами VD1 і VD2. Якщо повзунок резистора перемістити вгору, то тривалість розряду зменшиться, а час зарядки конденсатора збільшиться. Тобто переміщення движка резистора провокує шпаруватість імпульсів таймера DA1 на виході 3 і змінює інтервал між відключенням і включенням навантаження.
Так як величина струму з мікросистеми NE555 не більше 0,2 А, то управляти світлодіодами треба з використанням підсилювача потужності на польовому транзисторі. У схемі застосований транзистор типу 2SK1505, 2SK1946, встановлений на тепловідвід, потужність якого повинна бути рівної потужності, що розсіюється тразистором. При складанні електроди транзистора слід закоротити алюмінієвою фольгою або ж мідним оголеним дротом.
