«Встановлюємо внутрішньобудинкової лічильник на опалення на багатоквартирний будинок...» 1 Ч.
Lexa, відразу пропоную вирішити маленьку, але дуже давню задачку: - «для чого це потрібно?». Попереджаю – якщо ви студент, який вивчає теплотехніку, то не використовуйте цю інформацію в спілкуванні з викладачем. Вона викличе у викладача така кількість додаткових питань, що отримання «неуд. а» безсумнівно. Якщо ви учасник «ТСЖ» або його керівник, яким постачальник теплової енергії та місцеві влади намагаються «загорнути ласти», то настійно рекомендую, використовуючи цю відповідь як певний план, вивчити матеріали по комерційному обліку теплової енергії.
Чинний Житловий Кодекс поклав на власника житла в повному обсязі відповідальність за утримання і експлуатацію житлового будинку або індивідуального будинку (комплексу будівель), що використовується для житла. Тут я не буду розглядати «правомірність і законність цієї ситуації – як кажуть «маємо те, що маємо».
І так: споживана теплова потужність розраховується за відомою формулою:
Q=V ? k ? (t1 - t2) кВт/год
Де:
V - обсяг минулого теплоносія,
t1, t2 - вхідна і вихідна температура теплоносія,
k - коефіцієнт теплової теплоносія по ГОСТ Р ЕН 1434-1 – 2011.
Цю формулу використовують всі сучасні вузли обліку теплової енергії (те, що назване вами лічильник). Елементи цієї формули визначаються відповідними приладами - датчиками. V - обсяг минулого теплоносія, визначається витратоміром тієї або іншої конструкції. t1, t2 - вхідна і вихідна температура теплоносія, визначається датчиками температури, або дискретними або комплектними. Інформацію про час і результат обчислень за формулою виробляє прилад зазвичай званий – «обчислювач». Всі елементи вузлів обліку електронні, виконуються сучасної компонентної бази і мають досить малу похибку (це про те, що обманювати їх досить важко). Показання (результат роботи обчислювача) знімаються на комп'ютер відповідальним співробітником або по ЛВС передаються на диспетчерський пункт. Далі, у визначену договором дату споживачу приходить рахунок на оплату. Здавалося б, все просто чудово – ви встановили «внутрішньобудинкової лічильник на опалення на багатоквартирний будинок», регулярно оплачуєте рахунки і греетесь в теплій квартирі, умиваючись теплою водою.
Але підступ полягає в іншому. На початку відповіді я не даремно згадав про відповідальність власника за утримання і експлуатацію. Теплова енергія традиційно передається кінцевому споживачеві за допомогою теплових мереж. Теплова мережа – досить складна в утриманні й експлуатації інженерна система. Сьогодні «експлуатуючі організації» (не будемо називати імен) за винятком кінцевих користувачів хочуть отримувати максимум грошей при мінімумі виконуваної роботи. Саме з цим пов'язані всі проблеми комерційного обліку теплової енергії. Вся «фішка» полягає у фізичній розстановці датчиків виробляють сигнали для «нашої формули». Якщо ви встановите датчики в конкретній квартирі «кінцевого користувача», то хто буде містити теплову мережу подає тепло в цю окремо взяту квартиру? Саме це цілком розумне бажання конкретного мешканця конкретної квартири категорично не влаштовує «постачальників» тепла. Якщо будинок новий, тільки що побудований, то це питання вирішується забудовником, або не вирішується, скоріше всього. А якщо багатоквартирний будинок вже років сорок входить до складу житлового (спального) мікрорайону, то на «межі розділу балансової належності» (місцях встановлення датчиків) можуть виникати, м'яко кажучи «невеликі конфліктики». Постачальника теплової енергії зручно щоб датчики були встановлені відразу після засувок перекривають теплоносій на конкретний мікрорайон, а міській владі зручно, щоб максимум території, по якій проходить теплотраса, містилася конкретним споживачем. Причому як це все організувати їх зазвичай не хвилює. Як тільки про те, що ви встановлюєте «внутрішньобудинкової лічильник на опалення на багатоквартирний будинок» стане відомо «іншій зацікавленій стороні» вам неодмінно буде запропоновано встановити вузол обліку в тепловій камері кілометрів за десять від вашого будинку, а заодно привести в належний технічний стан гілку теплотраси і «облагородити» територію по якій вона проходить. Саме в цьому полягає підступ встановлення комерційного вузла обліку теплової енергії – так-так «ціна питання». Причому, чому це все не зроблено досі нікого не цікавить – ви власник, будете ласкаві, несіть відповідальність відповідно до РК.

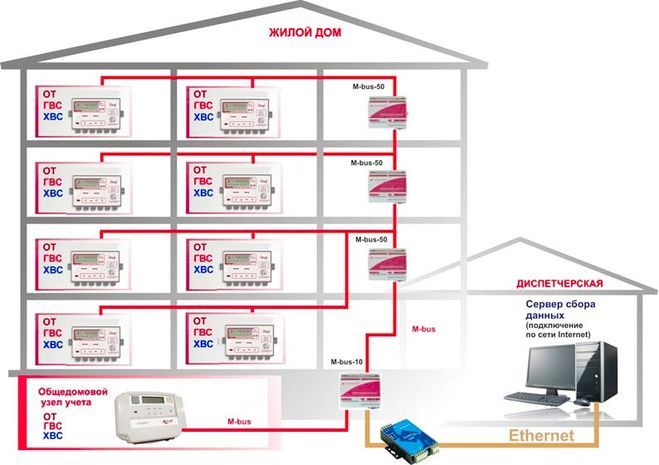

Наполеглива рекомендація, перед тим як встановлювати «внутрішньобудинкової лічильник на опалення на багатоквартирний будинок» у спеціалізованій інжинірингової організації, що має відповідні допуски замовити проект комерційного вузла обліку теплової енергії конкретно для вашого будинку з системою диспетчеризації, наприклад за схемою, як на малюнку нижче:
