Як розрахувати товщину фундаментної плити?

Question

Доброго дня.

Зібрався робити фундаметную плиту під одноповерховий будинок розміром 10х15 м з газобетонних блоків перекриття по дерев'яних балках.

Вирішено було лити плиту товщиною 25 см з бетону В22,5, армувати арматурою А500 (діаметр 12 мм) ґратами з кроком 20х20 см в два шари. Відстань між шарами 15 см, захисний шар цементу знизу і зверху арматури по 5 див.

Знайомий (працює в поектно-будівельної компанії) збив з пантелику! Сказав, що під мій будинок досить буде зробити таку плиту:

товщина плити 18 см, бетон той же.

Армувати сіткою з дроту Вр-1, діаметр 5 мм!!! з кроком 10х10 див. в два шари. Відстань між шарами 10 см захисний шар бетону за 4 см зверху і знизу.

Мене взяли сумніви (точніше жаба задушила!) Такий фундамент приблизно на 100 000 руб дешевше виходить. Але, скільки я не шукав в і-неті, такого рішення плити (дріт діаметром 5 мм, товщина 18 см) я не бачив!

Наскільки така плита життєздатна? Не тріснуть чи стіни будинку на такому фундаменті? Грунт у мене - пісок з глиною (слабопучинистый?). Навесні вода стоїть на поверхні, потім йде. Влітку вода в колодязі на глибині 5-6 метрів від поверхні.

Під фундамент буду робити стандартну подушку: гравій 15см, пісок 15см, утеплювач 10см, гідроізоляція, дренаж по периметру.

Ваша думка?

З повагою. Юрій.

Answer 1

Одразу ж зазначу, монолітні фундаменти відносно нова технологія і грамотно розрахувати такий фундамент зможе не кожен інженер-будівельник, тут потрібен вузький фахівець.

І чесно кажучи особисто я не розумію, навіщо робити найдорожчий (вкладень) фундамент "на око", без розрахунків, це гроші на вітер.

Можна орієнтуватися на наступні показники:

Сараї та інші легкі споруди, товщина монолітного фундаменту 100-о, 150 мм максимум.

Каркасні будинки або будинки з блоків "легкого" (пористого) бетону, товщина плити 200-і 300-а мм.

Важкі будови з цегли в кілька поверхів 300-а, 400-а мм.

От і все.

Але якщо потрібні розрахунки, то починайте зі збору даних:

Тип грунту у Вашій місцевості Несуча здатність у грунтів різна, проведіть геологічні вишукування).

Матеріал зведення стін (прораховуємо їх вага з урахуванням товщини стіни).

Перекриття, їх вагу і площа.

Покрівля, снігові навантаження.

Вага зовнішньої і внутрішньої обробки.

Вага меблів, проживаючих людей, тобто визначаємося з постійними і тимчасовими навантаженнями.

Далі всі ці дані підсумовуються і вираховується навантаження на квадратний метр монолітного фундаменту.

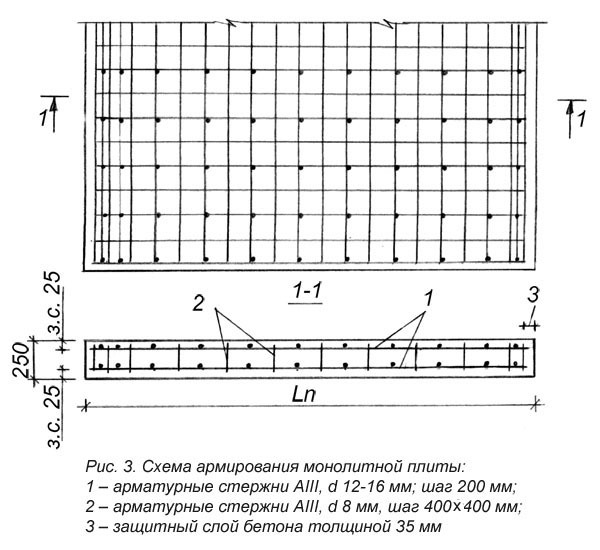

Далі проводяться розрахунки самого фундаменту, вибирається схема армування монолітної плити

Answer 2

Цілком зрозуміла Ваша заклопотаність насправді такі розрахунки роблять фахівці. Тим більше фундамент це основна частина будинку потрібно бути раціональним. Розрахувати фундамент під Ваші умови. Для фундаментів не застосовують матеріал високих марок, достатньо придбати бетон B15-B25 в якості основного і B7,5-B12,5 для вирівнюючої підготовки. Фундаментна плита розраховується як складна конструкція де арматура і бетон працюють разом. Спочатку потрібно провести збір навантажень постійні навантаження від стін, покрівлі, перекриттів.

тимчасові навантаження: (короткочасні — снігове і тривала — навантаження від меблів і людей).

отримані навантаження множаться на коефіцієнти надійності. Вони приймаються по таблиці 7.1 СП «Навантаження і впливи».

Answer 3

Юрій, не вникаючи в глибину основи, але ширина фундаменту повинна бути ширше на 100 мм стінки, я не побачив в описі ширину будується стінки, тобто 18 або 25 см - це глибина!

Заглиблення розраховується тільки по грунті, припустимо на підлозі метрі у вас вже міцний грунт, то буде 50 см глибиною, плюс подушка, гідроізоляція.

Йдемо далі захисний шар 4 сантиметри, скажіть своєму другові, що він баран - мінімум 5 сантиметрів, а краще 6-7 див.

Сітка перерізом 5 мм - піде, так, її допускається укладання мінімум в два ряди з витриманим відстанню між мінімум 70 мм - ви зібралися 100 мм, краще звузьте середину і додайте по сантиметру в захисний шар, а так в принципі добре, разом маємо:

Глибина фундаменту - 15 см гравій, 15 см пісок, утеплювач 10 см + 6 см захист + 7 см середина + 6 захист + 2-3 сантиметри на товщину поздовжньої і поперечної арматури = траншея глибина 60 см, ширина 100 см ширше майбутньої стіни.

Answer 4

Наскільки я пам'ятаю - товщина фундаменту повинна бути не менше 20 сантиметрів, так що твердження про 18 сантиметрах швидше за все невірне...

Можливо із застосуванням нових технологій стали застосовуватися і нові величини стандартів, але якщо ви будете лити із звичайного бетону, то треба пам'ятати, що якість бетон зараз не надійне, тому не раджу вам економити на 7 сантиметрів.

Тим більше спробуйте порахувати по іншому - візьміть передбачувану товщину стінки будинку і додайте до неї 5 сантиметрів, начебто так - отриманий результат - це мінімальна товщина фундаменту...

Економія в 100 000 може обернутися великими витратами...
