Як зробити пристосування для навивки пружин з непридатних матеріалів

93

Може так статися, що стандартні пружини не підходять для тієї чи іншої вироби або заміни зносилася в будь-якому механізмі або приладі. Для цих випадків, як не можна до речі, підійде пристосування для навивки пружин будь-якої довжини, а при подальшому доопрацюванні і діаметра. Для цього не потрібні дорогі матеріали і висока кваліфікація.

Матеріали:

  • сталевий рівнополочний куточок;
  • відрізок круглої труби;
  • сталева пластина;
  • шпилька і дві високі гайки;
  • шурупи;
  • металевий дріт.

Інструменти: мірна рулетка, косинець і маркер, зварювальний апарат, болгарка з насадками, керн і молоток, свердлильний верстат, дриль та ін.

Якісні свердла на аліекспресс зі знижкою – http://alii.pub / 5zwmxz

Процес виготовлення пристосування для навивки пружин з дроту

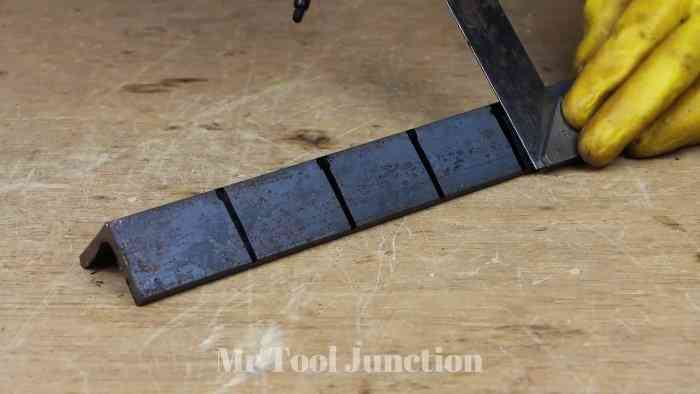

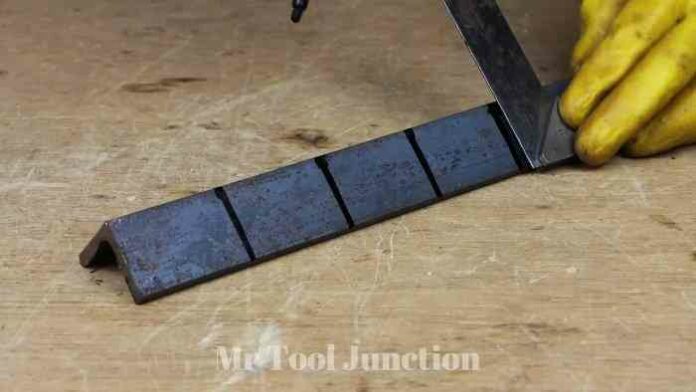

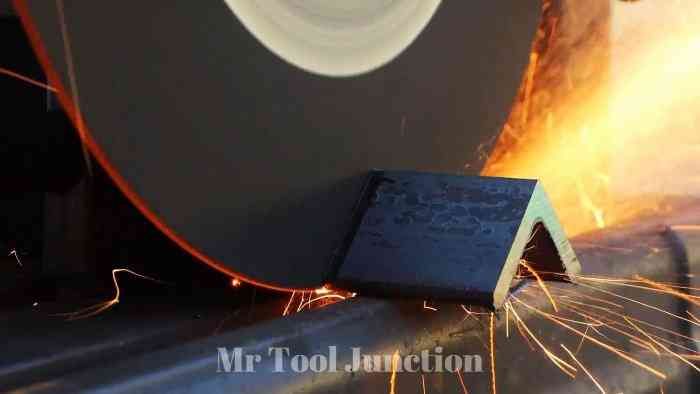

Від рівнополочного куточка відрізаємо чотири однакових по довжині фрагмента.

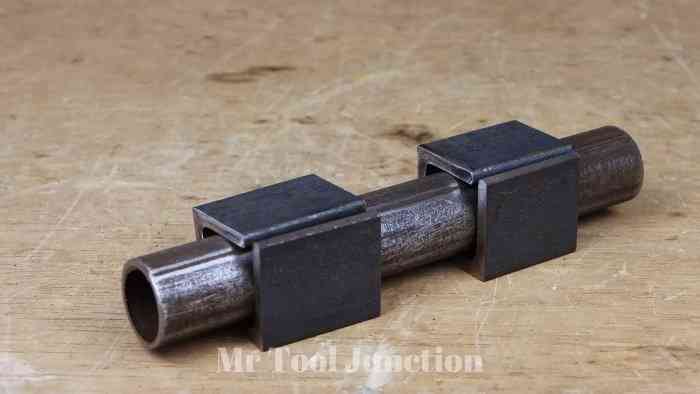

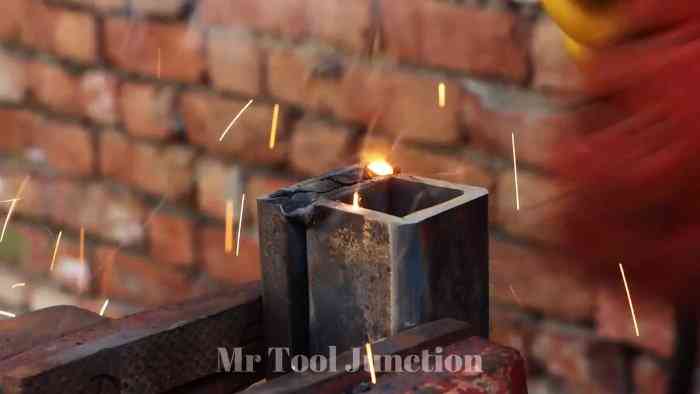

Обхоплюємо ними на деякій відстані попарно у вигляді квадрата відповідну по діаметру круглу трубу і в такому положенні зварюємо.

Зачищаємо місця зварювання болгаркою.

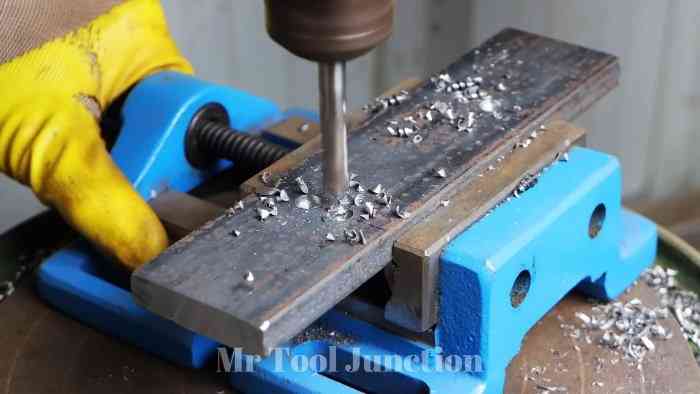

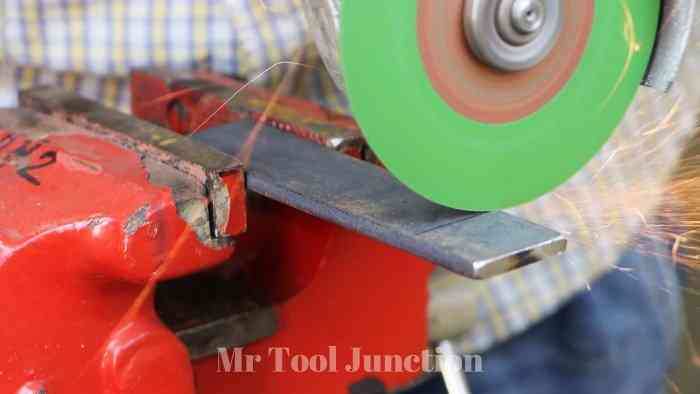

Відрізаємо від сталевої смуги достатньої товщини необхідний по довжині відрізок. Виконуємо на ньому розмітку для чотирьох симетрично розташованих попарно отворів на деякій відстані один від одного і свердлимо їх на свердлильному верстаті. З одного боку отвору рассверливаем під головки шурупів.

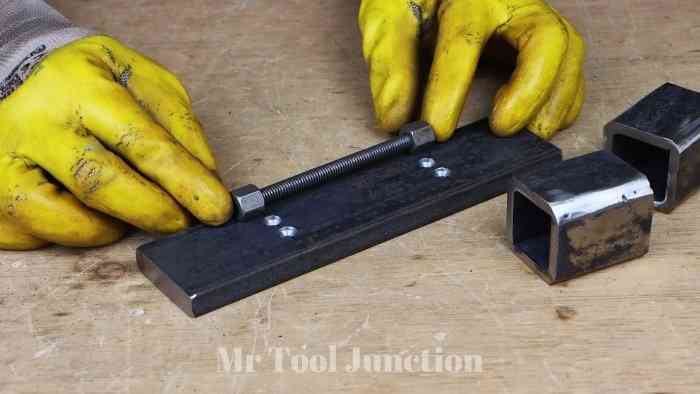

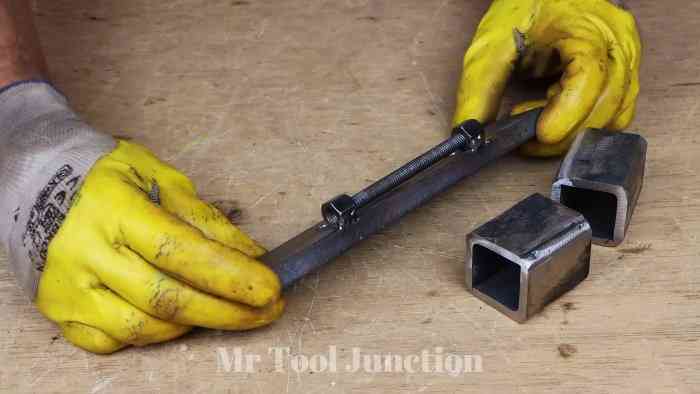

На шпильку необхідної довжини накручуємо з двох сторін високі гайки і приварюємо їх симетрично в поздовжньому напрямку до однієї з довгих крайок пластини і зачищаємо зварювальні шви.

Два квадрата, виконані раніше з куточків, приварюємо до смуги, поєднуючи один їх край з відповідною вузькою стороною пластини, так, щоб в них можна було б розмістити круглу трубу.

На другому відрізку сталевої пластини, відступивши від вузьких країв однакову відстань, проводимо поперечно лінії з протилежних сторін.

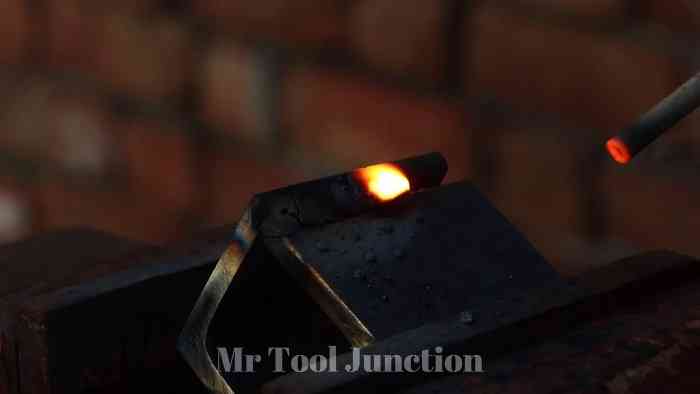

По цих лініях виконуємо болгаркою прорізи на половину товщини і по ним згинаємо кінці пластини в протилежні сторони на один і той же кут.

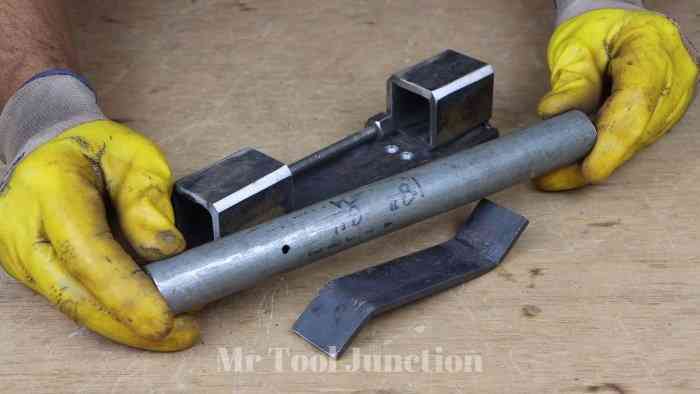

З одного кінця труби намічаємо і свердлимо поперечний отвір в її стінці. Встановлюємо трубу торцем на відігнуту частину пластини по центру так, щоб перфорація виявилося зверху, і виробляємо зварювання.

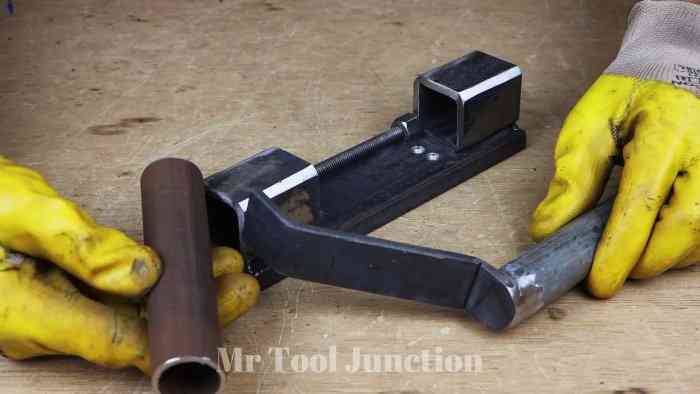

До іншої відігнутої частини пластини, але з протилежного боку, також приварюємо відрізок труби коротший.

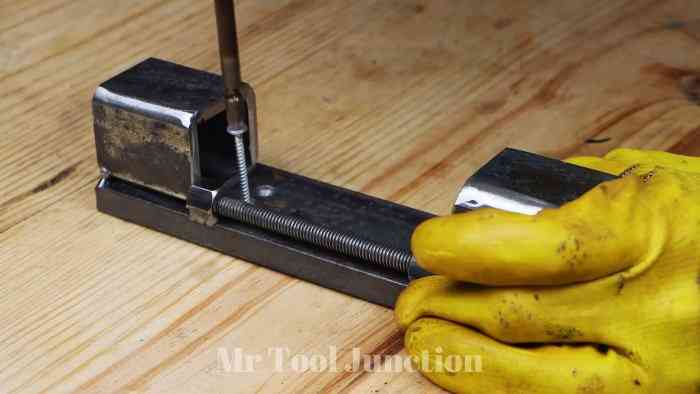

Пластину з двома привареними квадратами і шпилькою надійно прикручуємо шурупами до дерев’яної основи. Розміщуємо всередину квадратів трубу з отвором в стінці. Тепер пристосування повністю готове до роботи.

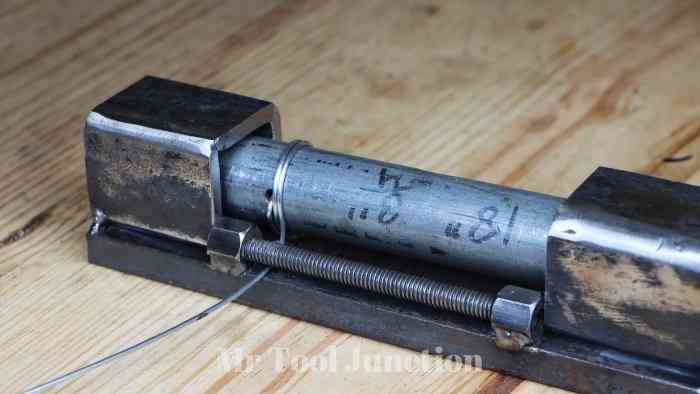

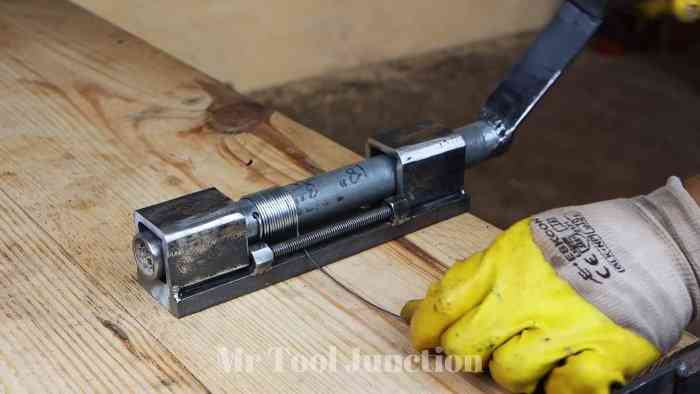

Зігнутий злегка вгору кінець дроту пропускаємо під шпилькою і заводимо в отвір в стінці труби. Потім, обертаючи ручку, навивають дріт на трубу, причому щільність навивки забезпечується різьбленням на шпильці. В результаті отримуємо пружину, кількість витків якої залежить від довжини вихідного дроту.
