Як змонтувати тепла підлога. Тепла підлога, як основна система опалення будинку

Тепла підлога працює за тим же принципом, що і звичайні радіатори, просто він інакше розташований. Батареї стоять вертикально під вікнами. Тепла підлога-це, умовно, велика покладена на бік батарея: він розташований горизонтально і займає всю площу приміщення. За рахунок цього будинок опалюється більш рівномірно. У труби водяної теплої підлоги, як і в радіатори, подається рідина — зазвичай це вода, але її температура менше, ніж в радіаторах.

Часто тепла підлога доповнює радіаторну систему, але сучасні технології дозволяють використовувати тепла підлога і як основне опалення. У мене саме так: на першому поверсі водяна тепла підлога вмонтований в бетонну стяжку, а на другому зроблений «сухим» способом на дерев’яному перекритті.

Опалювати будинок цілком теплими підлогами я вирішив головним чином тому, що планував поставити тепловий насос. Тепловий насос-це сучасне і технологічне рішення. До того ж це було трохи дешевше, ніж платити 500 000 р за підключення газу. Я пригледів недорогий тепловий насос потужністю 8 квт.

Що таке тепловий насос

Це апарат, який використовує геотермальне тепло — тобто забирає його з землі. Грунт нижче рівня промерзання цілий рік має позитивну температуру. Я живу під санкт-петербургом, де така температура — близько +6 °c. Тепловий насос використовує цю енергію і здатний опалювати будинок. Пристрій працює від електрики. На кожен споживаний 1 квт електрики тепловий насос видає 3-4 квт теплової енергії.

Найбільшу ефективність насос показує якраз при опаленні теплими підлогами. Це пов’язано з тим, що в останні потрібно подавати воду з низькою температурою: +30…35 °c. У випадку з радіаторами довелося б гріти воду до +70 °c і не факт, що потужності теплового насоса вистачило б для обігріву всього будинку в морози.

Але пізніше від теплового насоса довелося відмовитися: я виходив за рамки бюджету. У підсумку вирішив обігрівати будинок електрикою за нічним тарифом. Для такої системи теплі підлоги теж добре підійшли.

Нічний тариф на електрику у нас майже в два рази дешевше денного. Згідно, вартість кіловата за денним тарифом-4,96 р, по нічному-2,68 р .

Ось так відбувався монтаж геоколлектора для теплового насоса. 800 м труби укладені в чотирьох траншеях нижче глибини промерзання грунту. Зараз все це не задіяно, але у мене ще жевріє ідея встановити тепловий насос

Я відразу відмовився від електрокотла, так як він здався мені дорогим і непотрібним для мого випадку.

Принцип дії моєї системи такий: з 23:00 до 07:00 включається тен — свого роду великий кип’ятильник, який нагріває буферну ємність об’ємом 1000 л. Вода в ній нагрівається до +90…95 °c і потім протягом дня підмішується в теплі підлоги. Підлоги поступово забирають тепло, і до кінця дня в буферній ємності температура води зазвичай опускається до +30…40 °c.

Якщо погода не дуже морозна або ми затоплюємо в будинку камін, підлоги витрачають менше енергії і температура води в баку опускається не так сильно.

О 23:00 знову включається тен і починається новий цикл: бак нагрівається всю ніч, щоб вдень віддавати запас енергії і остигати., за 8 нічних годин мені вдається запасти більше 70 квт теплової енергії і це обходиться десь в 190 р .

9 квт

Становить потужність тена в буферній ємності

В якості теплоносія, тобто рідини, яка циркулює в системі опалення, у мене використовується вода. Іноді в приватних будинках замість води заливають антифриз, але це більш дорогий варіант і він більше підходить, наприклад, для дач, де взимку не живуть: антифриз точно не замерзне в трубах, і їх не розірве через перепади температур.

Заливка теплих підлог найнадійніший і простий спосіб. Водяна тепла підлога своїми руками-пристрій і покроковий монтаж

Сьогодні тепла водяна підлога є популярною системою обігріву, що володіє нескладною технологією укладання, що має прийнятну вартість і доступні витрати при експлуатації. Крім того, на відміну від електричних систем, що випромінюють електромагнітні хвилі, він повністю безпечний для здоров’я людини.

Важливо, що технологія укладання є не складною, тому провести монтаж водяної теплої підлоги своїми руками не складе труднощів практично кожному домашньому майстру. А важливим плюсом самостійного монтажу стане зниження загальних витрат, що безсумнівно відбитися на загальній вартості експлуатації та установці даної системи опалення.

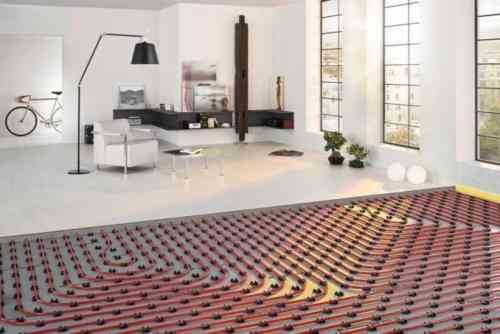

Як укладати тепла підлога: для водяної теплої підлоги труби з гарячою водою укладають змійкою або равликом. Для електричного статі, різні нагрівають елементи встановлюються за певними технологіями.

Переваги та недоліки водяної теплої підлоги

Основний плюс гідравлічних підлог — забезпечення горизонтального рівномірного прогріву приміщення. При цьому поширення тепла відбувається вертикально, що створює здоровий мікроклімат, на відміну від радіаторних пристроїв. Особливо рекомендований монтаж такої системи для приміщень з високими стелями.

Якщо розглядати водяні конструкції з естетичної сторони, то вони також виграють, так як не видно, і не займають корисного простору. Крім цього, як уже говорилося вище, вони більш економічні при використанні.

Ефективність роботи водяних підлог залежить від хорошої теплоізоляції, адже підвищений рівень тепловтрат знижує тепловіддачу. Але монтаж такої системи у ванній кімнаті або туалеті має свої недоліки — можливість перегріву поверхні, так як частіше нагрівальний елемент приєднується до полотенцесушителю.

Крім того, такі підлоги негативно позначаються на висоті приміщення, адже «пиріг» має на увазі наявність товстого шару бетонної стяжки. Також, бетонна заливка значно ускладнює конструкцію, тому потрібно провести роботи по зміцненню перекриттів.

Пристрій водяної теплої підлоги

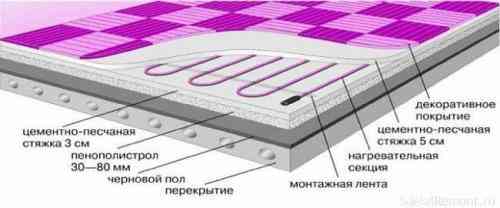

Водяна тепла підлога має багатошарову складну конструкцію, кожен шар несе свою функцію. Складається з: підстави, гідро і тепло прошарку, армуючого вироби, нагрівального елементу і стяжки з бетону.

На стяжку кладеться підкладка, на яку монтується підлогове покриття, воно повинно мати спеціальний значок, що говорить про можливість його укладання на теплі системи.

Місця з’єднання стін і стяжки, а також межі водяного контуру слід прокласти демпферною стрічкою, це допоможе компенсувати розширення бетону при змінах температури.

Частіше, самостійна укладання даної нагрівальної конструкції проводиться «мокрим» способом, тобто шляхом заливки цементно-бетонної стяжки. Але можливий» сухий » монтаж, він застосовується в будинках з дерев’яними перекриттями.

Особливості підготовки приміщення

У зв’язку з тим, що конструкція важка, з великою протяжністю труб і сполучних вузлів, то монтаж має свої технологічні особливості.

Внаслідок чого потрібно проводити укладання кожного шару строго по інструкції. Але спочатку ми розберемо особливості підготовки приміщення.

Джерело:

Тепла підлога, як правильно зробити. Електричний або водяний: що краще?

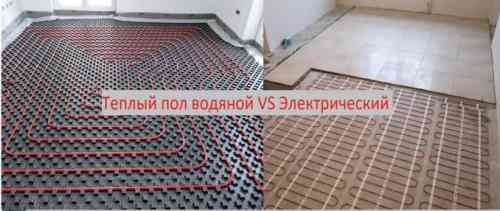

Тепла підлога можна зробити з водяним або електричним підігрівом. Водяний складніше і дорожче на стадії пристрою, зате більш економічний в експлуатації. Його краще планувати заздалегідь-ще до будівництва, або на стадії капітального ремонту. Справа в тому, що традиційний пристрій передбачає укладання труб з теплоносієм в бетон або цпс. Мінімальна товщина плити — 5 см.тобто навантаження на фундамент/перекриття буде чималою і її треба закладати при розрахунках фундаменту. Для існуючого будинку роблять перерахунок, щоб визначити, чи винесуть навантаження перекриття і фундамент.

З іншого боку, є технологія-тепла підлога на дерев’яній основі — яка дозволяє встановити водяний підігрів і в житловому будинку / квартирі. Навантаження на перекриття зовсім невелика, але витрати не менше, а ось ефективність нижче. Зате не треба зміцнювати фундамент, що теж зовсім непросто і недешево.

Спочатку вибираємо тип підігріву

Електрична тепла підлога простіше в монтажі, але тепло обходиться дорожче. Поки електрика у нас не найдешевший вид енергоносіїв. Зате деякі види електричних гріючих елементів для підлоги можна укладати безпосередньо під покриття. Зокрема, під керамічну плитку — в шар плиткового клею або на підкладку ламінату.

Інша справа, що електрика в підлозі не всіх радує. Усвідомлювати, що під ногами електрику не дуже приємно, але в стінах ми з ним звиклися. Хоча є комбіновані варіанти(рідинно-електричний підігрів), які ганяють воду по трубах в підлозі, але гріється вона при цьому за допомогою електричного нагрівача. Це, до речі, вихід для власників квартир.

Вибрати тип підігріву треба в першу чергу

Адже в квартирах зробити водяна тепла підлога можна тільки в тому випадку, якщо у вас опалення автономне/індивідуальне. Підключити до звичайної системи довжелезну систему труб вам ніхто не дасть. Вони мають занадто великий опір, високий ступінь відбору тепла. Тобто ті, хто за вами на стоянці, будуть отримувати холодну воду. Якщо взагалі будуть. Ніхто на це не піде. Виняток-новобудови, в яких під водяне опалення виведені окремі стояки.

Загалом, скрізь свої нюанси. Як правильно зробити тепла підлога кожен вирішує для себе сам, враховуючи плюси і мінуси обох технологій.

Відео як змонтувати тепла підлога в старому будинку і при цьому непогано заощадити
